Описание

Отличительными особенностями данных модулей является маневренность, высокая проходимость и большая тяга.

Возможности тягачей К-703 позволяют преодолевать брод высотой 1 м, выбираться из любой колеи, идти по бездорожью и при этом перемещать тяжелые грузы.

Данные возможности обусловлены двумя факторами - шарнирно-сочлененная рама, тракторная трансмиссия.

В зависимости от решаемых задач тягачи К-703 могут быть изготовлены:

с колесной формулой 4Х4;
укомплектованы седельным сцепным устройством (ССУ) для перевозки техники и других грузов на полуприцепе;
укомплектованы трехточечной навеской или тягово-сцепным устройством (ТСУ) для перевозки всевозможных прицепов;
укомплектованы бульдозерным отвалом для "прокладки" дороги или дозагрузки транспортного средства на бульдозерных работах.

К-703, укомплектованный ТСУ или сельхознавеской, можно при использовании специальной подкатной тележки использовать с целым рядом полуприцепов.

На базе модуля К-703 завод изготавливает высокопроизводительные снегоочистители, сварочные агрегаты и опороперевозчики.

Характеристики

Основные параметры

Номинальное тяговое усилие, кН (т)

50(5)

Масса, кг, не более:

сухая (конструкционная)

14160

эксплуатационная

15160

Распределение массы по осям, %:

передняя ось

58+2

задняя ось

42+2

Дорожный просвет, мм :

под главной передачей ведущего моста

550

под осью вертикального шарнира

440

Колея, мм

2255+40

База, мм

3750+50

Наименьший радиус поворота (по оси следа наружного колеса с выключенным задним мостом), м

7,7+0,5

Максимальная глубина преодолеваемого брода, м

1,0

Габаритные размеры, мм:

длина (с поднятым навесным устройством)

7250+50

ширина

2975+50

высота

3735+40

Путь торможения при скорости 8,3м/с(30 км/ч), не более, м

13,0

Предельный угол поперечной статической устойчивости, рад(град)

0,61(35)

Предельные углы, рад(град):

подъема (спуска)

0,31(18)

крена

0,21(12)

подъема с прицепом

0,21(12)

Емкость топливного бака, л

800

Двигатель

Модель двигателя

ЯМЗ-238НД4

Номинальная мощность, кВт (л.с.)

184(250)

Эксплуатационная мощность, кВт (л.с.)

168(229)

Номинальная частота вращения, мин.-1

1900

Максимальный крутящий момент, Н.м (кгс.м)

1108(113)

Предпусковой подогрев двигателя

ПЖД-30

Трансмиссия

КПП

механическая, с переключением четырех передач без разрыва потока мощности в пределах каждого из четырех режимов (16 скоростей переднего и 8 скоростей заднего хода)

Скорости движения при номинальной частоте оборотов двигателя и отсутствии буксования, м/с(км/ч)

передний ход – 1,3(4,72)…9,4(33,8), задний ход — 1,6((5,86)…6,7(24,0)

Скорость движения при номинальном (5 т) тяговом усилии, м/с(км/ч)

2,1 (7,58)

Подмоторный и грузовой мосты

ведущие, грузовой мост — отключаемый

Межколесный дифференциал

двухсторонняя зубчатая муфта свободного хода

Доп. оборудование

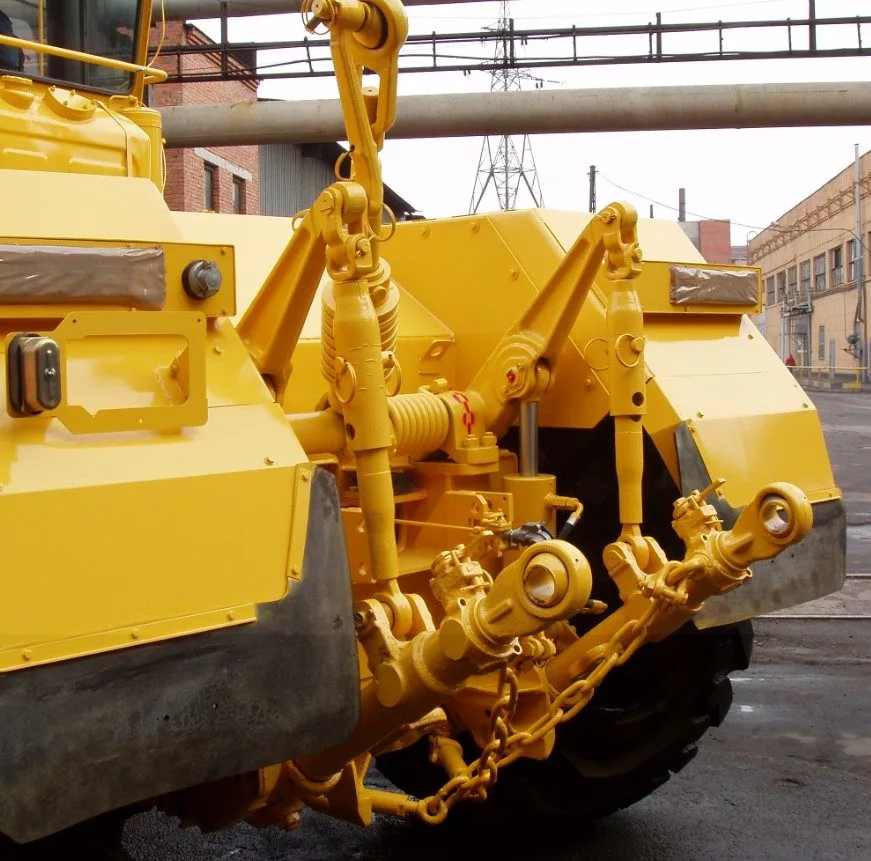

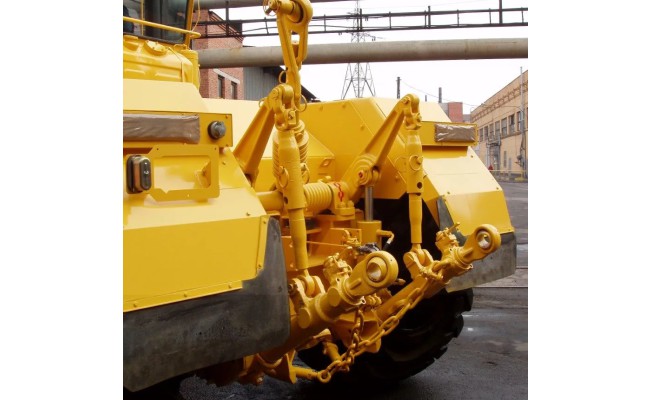

СИСТЕМА ОБОРУДОВАНИЯ К-703 С СЕЛЬХОЗНАВЕСКОЙ (название модели К-703МА(М)-12)

Раздельно-агрегатная, позволяет управлять навесным устройством трактора, а также рабочими органами навесных, полунавесных и прицепных машин и орудий. Гидронасос – НШ-50А-4Л, производительность насоса – 70 л/мин. Гидрораспределитель – Р80-3/1-222 Номинальное давление жидкости в гидросистеме – 16,0 Мпа(160 кгс/кв.см) Навесное устройство – трехточечный механизм стандартной навески для использования с сельскохозяйственными орудиями, машинами и агрегатами, предназначенными для агрегатирования с тракторами тягового класса 5 т. В комплект поставки входит гидрокрюк, устанавливаемый на нижних тягах навесного устройства и предназначенный для работы трактора с прицепами, полуприцепами, а также для буксировки различных машин и орудий. Диаметр зева крюка – 48 мм. Расстояние в транспортном положении от оси крюка до поверхности грунта — не менее 700 мм.

СИСТЕМА ОБОРУДОВАНИЯ К-703 С ТСУ (название модели К-703МА(М)-12-01-ТСУ)

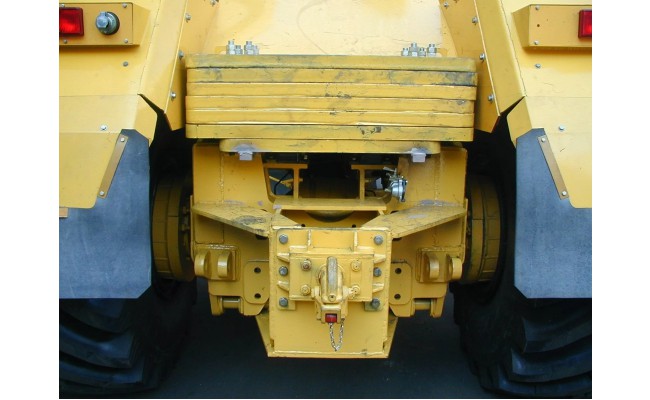

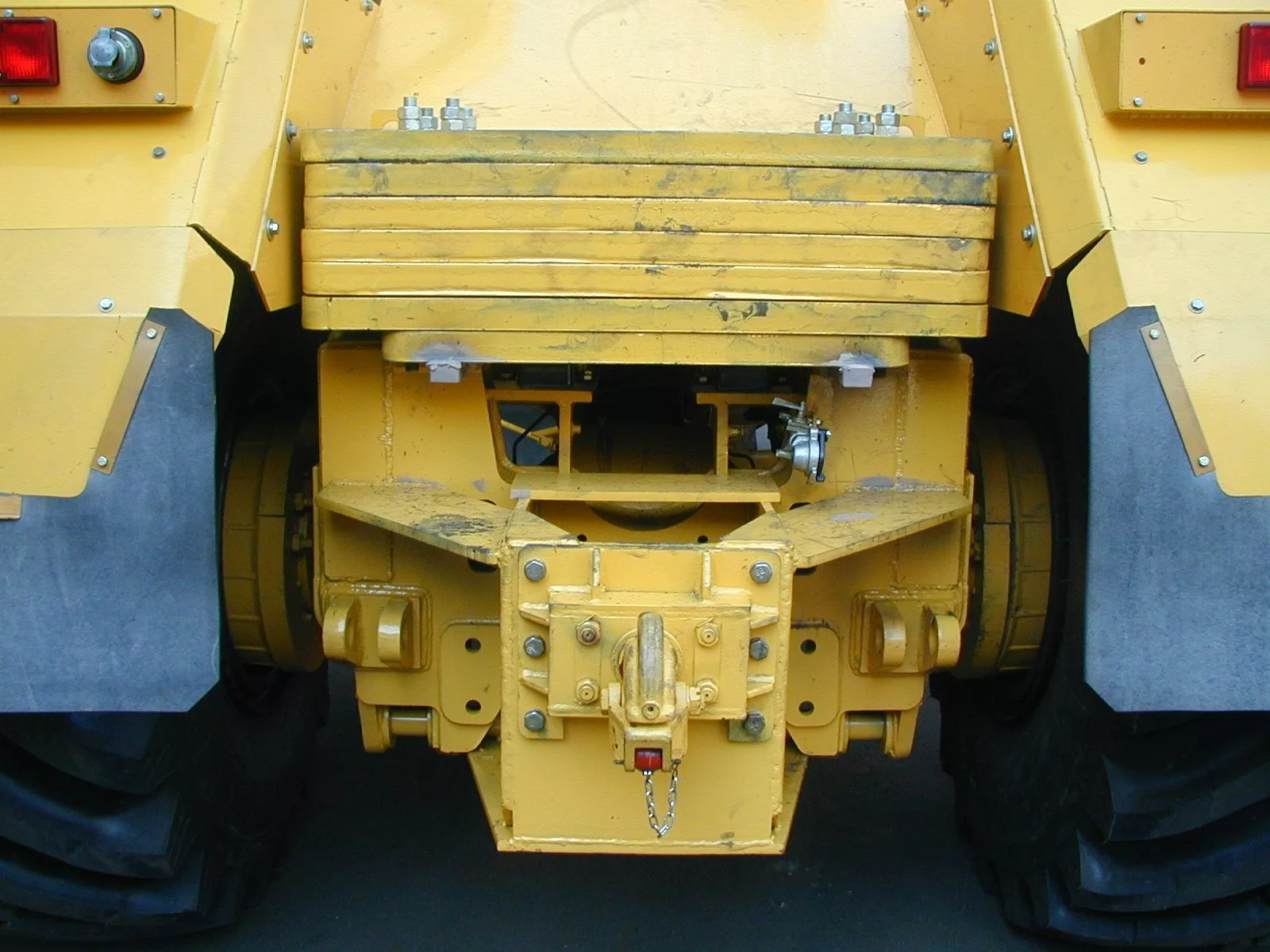

В состав тягово-сцепного устройства, жестко закрепленного на грузовой(задней) полураме, входит тяговый крюк, снабженный комплектом тарельчатых пружин. Диаметр зева крюка – 48 мм. Расстояние от оси крюка до поверхности дороги – 700±20 мм.

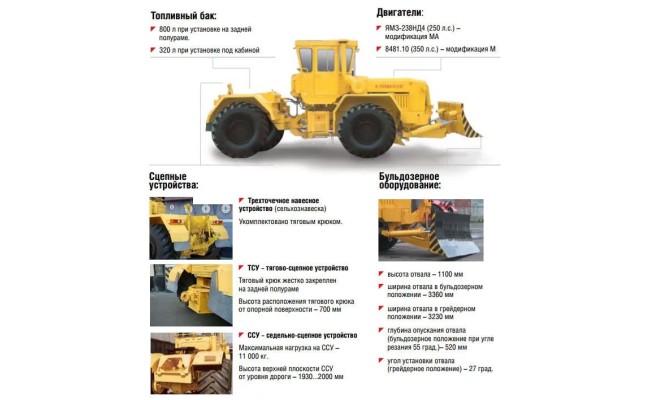

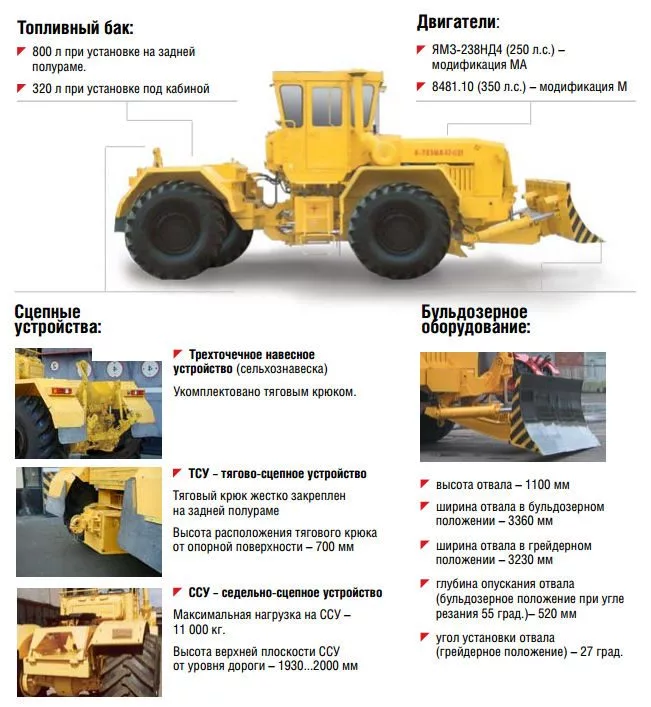

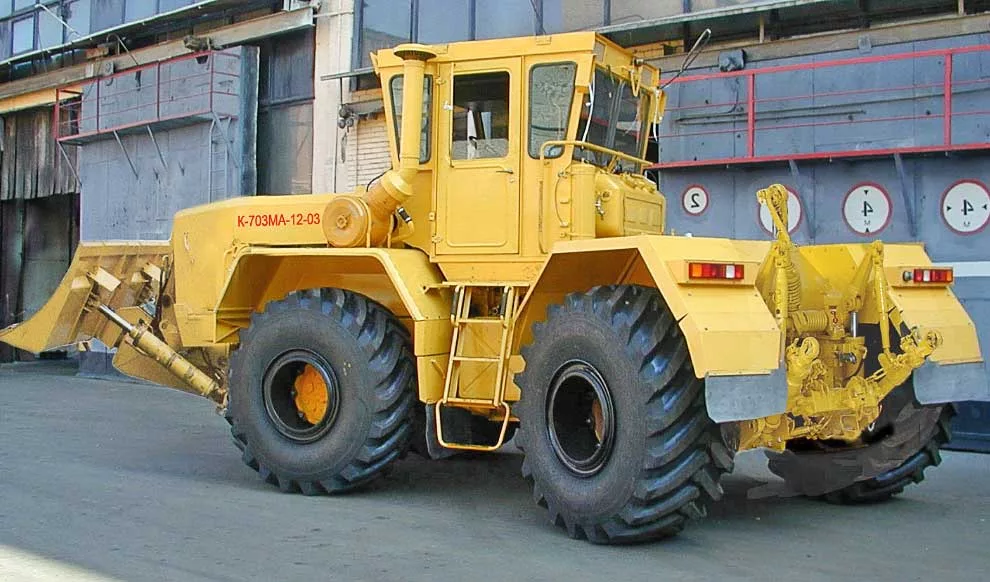

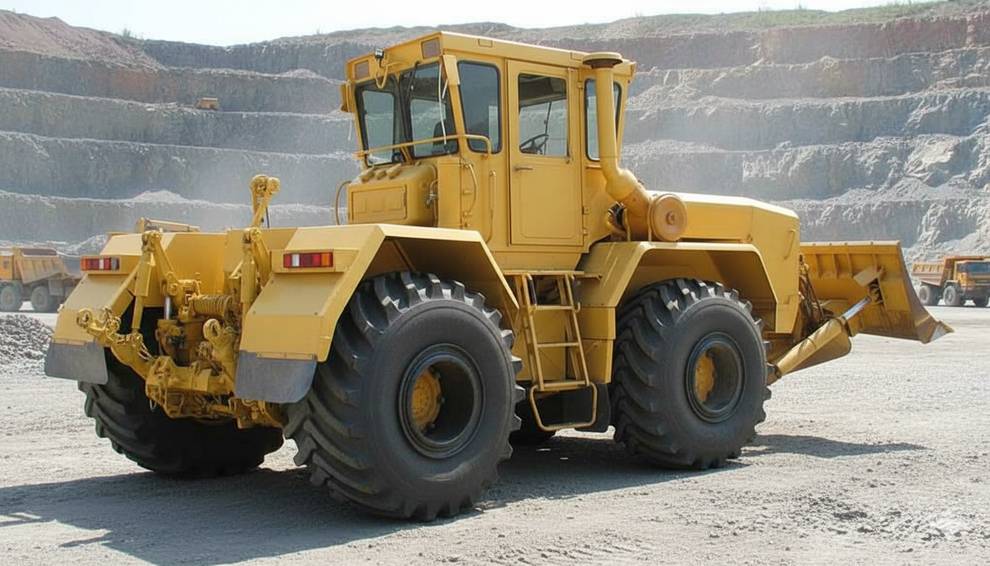

СИСТЕМА ОБОРУДОВАНИЯ К-703 С БУЛЬДОЗЕРНЫМ ОТВАЛОМ (название моделей К-703МА-12-03/-12-03.1 или К-703М-12-03/-12-03.1 и К-703МА-12-04)

К-703МА-12-03/-12-03.1 или К-703М-12-03/-12-03. Специальная машина К-703МА-12-03/-12-03.1 или К-703М-12-03/-12-03.1 выполнена на базе универсального тракторного модуля К-703МА (250л.с.) или К-703М(350л.с.),оснащенного гидрокрюком, установленным на стандартной сельхознавеске и бульдозерным оборудованием, установленным на подмоторной полураме. Отличие модификации «12-03» от «12-03.1» — в емкости топливного бака (320л. либо 800 л.)

К-703МА-12-04. Специальная машина К-703МА-12-04 выполнена на базе универсального тракторного модуля К-703МА, оснащенного тягово-сцепным устройством (ТСУ), установленным на грузовой полураме и бульдозерным оборудованием, установленным на подмоторной полураме:

высота отвала, мм

1100

ширина отвала, мм

3360

глубина опускания отвала (бульдозерное положение при угле резания 55 град.), мм

520

максимальная высота подъема отвала, мм

1300

угол установки отвала в грейдерное положение, град.

27,0

максимальный угол поперечного перекоса отвала, град.

11,0

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по отдельному заказу)

предпусковой подогреватель на модуль К-703М-12, кондиционер фирмы « Август», автономный отопитель кабины фирмы «Webasto», гидросистема управления поворотом фирмы «Danfoss».

Ходовая часть

Подвеска мостов

жесткая

Шины промышленные

29,5 / 75R25

Ободья

разборные

Рабочие тормоза

сухие, колодочного типа с пневмоприводом

Стояночный тормоз

колодочно-дисковый с пневмопружинным приводом

Кабина

Тип кабины

Двухместная, цельнометаллическая, с термо-, вибро- и шумоизоляцией; со встроенным каркасом безопасности, защищающим оператора при опрокидывании машины (ROPS) и от падающих предметов (FOPS). Два вентилятора обдува передних и задних стекол. Два отопителя

Сиденье оператора

подрессоренное

Стекла

тонированные
