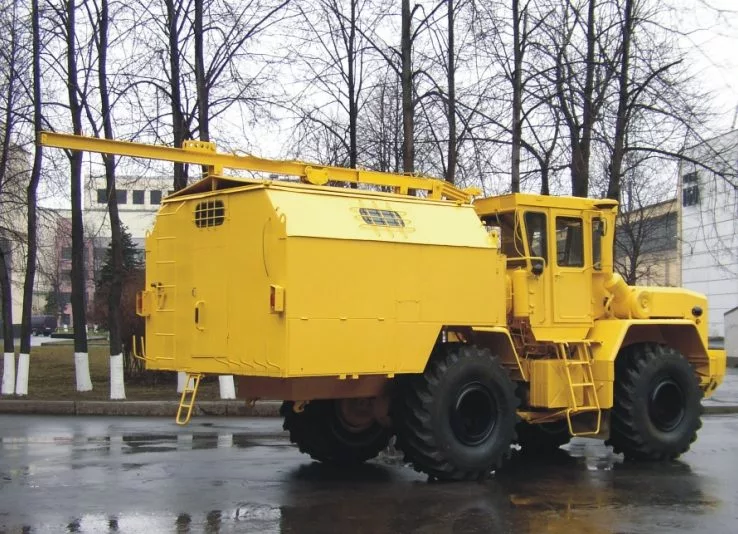

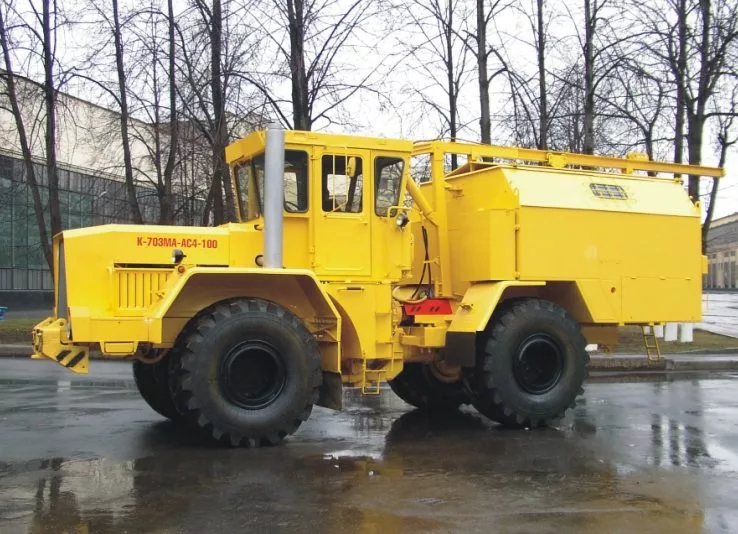

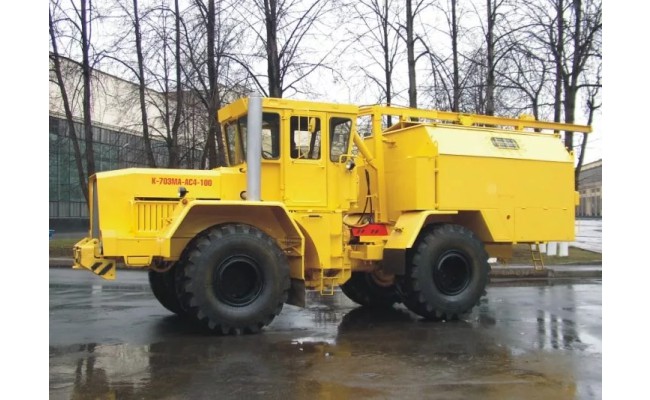

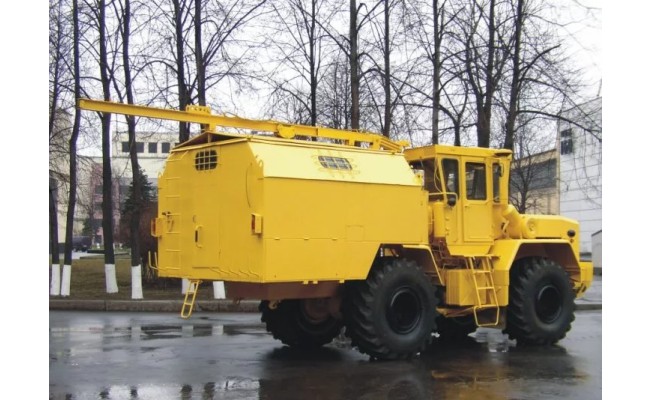

Агрегат сварочный смонтирован на базе универсального тракторного модуля К-703М(А) и предназначен для ручной или полуавтоматической электросварки трубопроводов в полевых условиях.
Высокая проходимость является его главным преимуществом по сравнению с аналогичными агрегатами на шасси автомобилей. Агрегат может быть использован на обвязке скважин, при монтаже компрессорных станций и при выполнении вспомогательных работ, связанных с процессом сварки.
Сварочное оборудование приводится в действие от двигателя модуля. В стандартной комплектации агрегат имеет 4(8) сварочных поста, работающих от трехфазного генератора БГ-100 (БГ-200). Возможна комплектация агрегата различными видами стрел.
Выпускаются агрегаты с увеличенной базой, имеющие ряд преимуществ:
- увеличение базы с 3750 мм до 5100 мм позволяет разместить на грузовой полураме термоизолированный кузов с генератором и сварочным оборудованием, стрелу повышенной грузоподъемности, металлическую палатку сварщика.

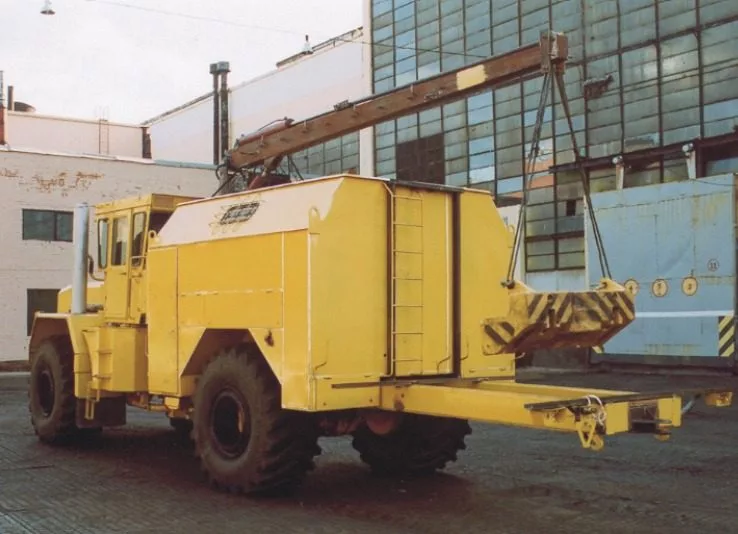

- стрела грузовая арочной конструкции увеличенной длины (6 м.) имеет повышенную грузоподъемность (1 т.). Разворот, подъем стрелы, перемещение каретки осуществляется гидроприводом из кабины трактора.
- перемещение каретки стрелы с помощью гидроцилиндра позволяет передвигать палатку сварщика на 1 м вдоль стрелы, что снижает время затрачиваемое на установку палатки на трубопроводе.
- металлическая палатка защищает место сварки, что позволяет производить качественные сварные швы при любых погодных условиях.
Возможная комплектация вспомогательным сварочным оборудованием:
(выполняется по отдельному заказу)
1. Оборудование для орбитальной механической резки труб Ду400 ¸1400 мм;
Труборез для безогневой резки труб с эл.приводом взрывозащитного и влагозащищенного исполнения:"RSG Ex-18a" - производства фирмы "C&E.FEIN GmbH" (Германия) или "СМ-307" - Пермского "НИТИ" Россия)
2. Оборудование для орбитальной термической резки труб Ду400 ¸1400 мм;
Установка воздушно-плазменной резки "DC120П.3М "с труборезом ТР-2 – производства НПП "Технотрон" (Россия)
3. Оборудование для размагничивания труб и сварных стыков труб Ду400 ¸1400 мм; Аппарат универсальный размагничивающий автоматический:
- "АУРА-7001 "МЕТЕЛЬ" – производства ОДО "Греленс" (Беларусь) или
- "СУРА", "ПУРГА" – ФГУП "Севмаш" (Россия);
4. Оборудование для механической подготовки стыков труб; Электрошлифмашинка "DC125-180-230" – производства фирмы "C&E. FEIN GmbH" (Германия)
5. Оборудование для сборки стыков труб Ду400¸1400 мм; Наружные звенные центраторы Ж08А-8087, Ж08А-7984/85, Ж08А-7990/91/92 – производства "Комбината "Электрохимприбор" (Россия)
6. Оборудование для подогрева стыков труб Ду400¸1400 мм; Концевой газовый подогреватель Ж37-Р26 - производства "Комбината"Электрохимприбор" (Россия)
7. Оборудование для контроля температуры подогрева; Индикатор температуры КПП-1 Ж54АЕ1709 -производства "Комбината "Электрохимприбор" (Россия)
8. Оборудование для вырезки технологических отверстий и монтажа «заплат» Ду400¸1400 мм; Элипсограф Ж08А7960 – производства "Комбината "Электрохимприбор" (Россия)
9. Оборудование для защиты сварных соединений от воздействия окружающей
среды Ду400¸1400 мм; Термонакладки Ж83-Р757 01¸ 05 и термопояса охватывающие Ж83-Р774 01¸ 05 – производства "Комбината "Электрохимприбор" (Россия)
Дополнительная комплектация базового модуля (трактора)
(выполняется по отдельному заказу)
- кондиционер фирмы «Август»;
- дополнительный автономный отопитель кабины фирмы «Webasto» или«Eberspacher»(Германия);
- гидросистема управления поворотом фирмы «Danfoss».
