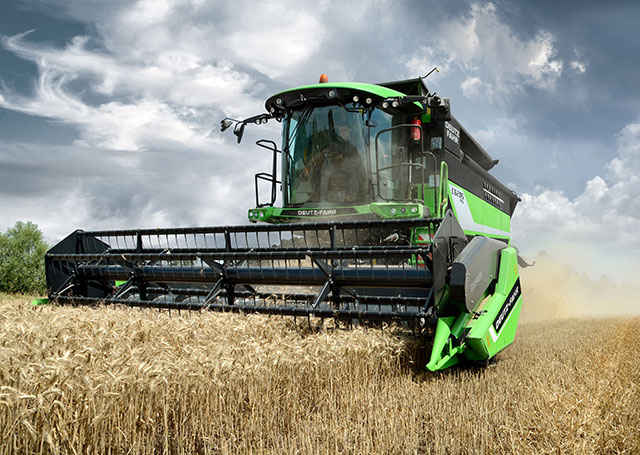

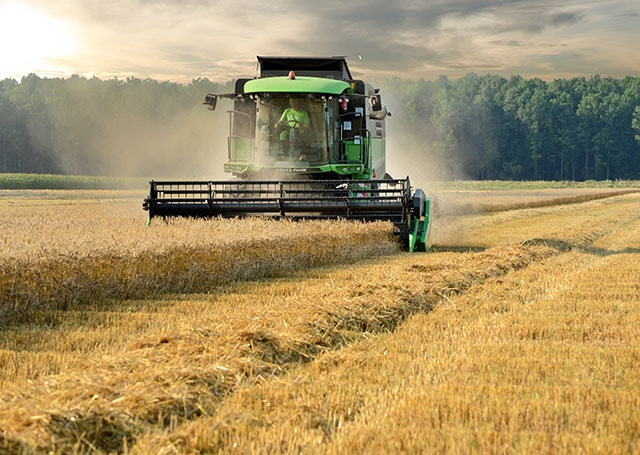

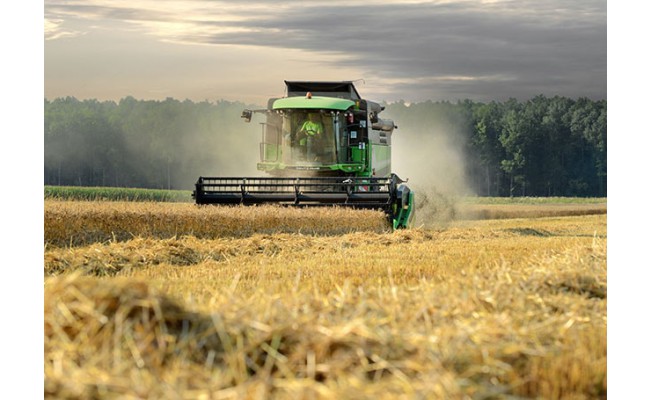

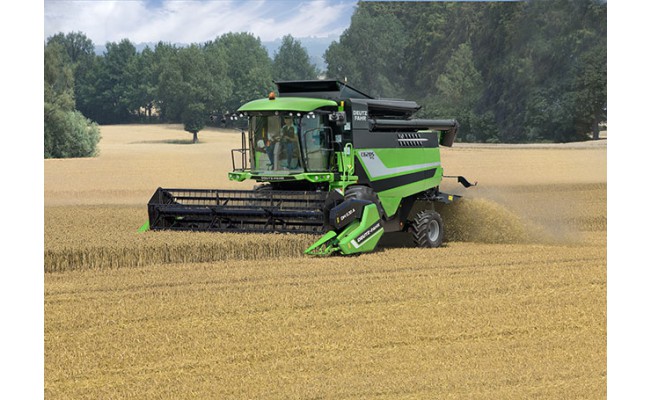

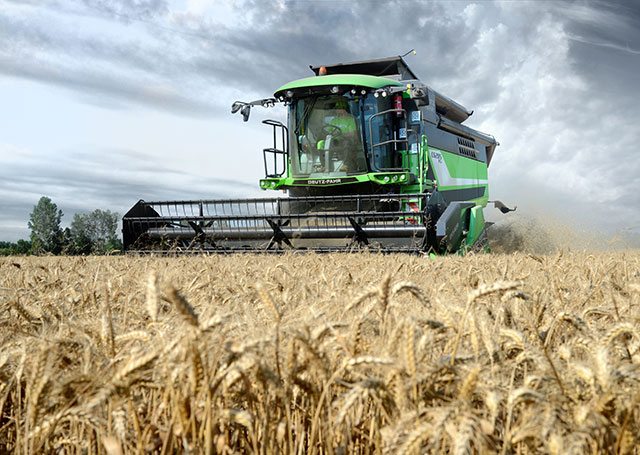

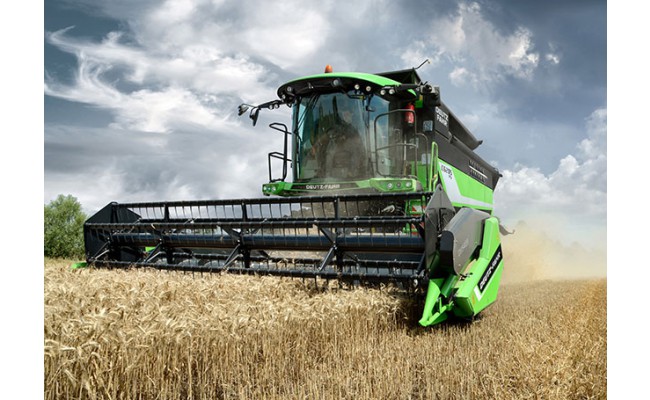

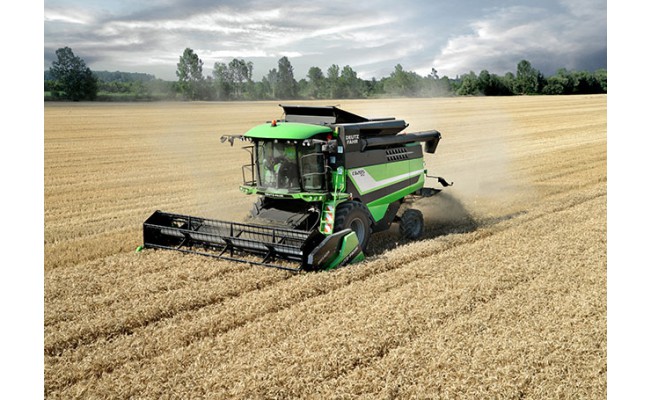

Высокий уровень универсальности конфигурации делают две модели C6205 и C6205 TS, представленные в четырех версиях, максимально высокоэффективными.
Сложные погодные условия могут повлиять на сбор урожая в связи с наличием зеленой сорной травы, несоответствующим уровнем влажности или присутствием зон с большей плотностью продукта. Технология системы обмолота и турбосепаратор новой серии C6000 позволят Вам быстрее завершить полевые работы, уменьшая количество зерна, оставляемого на земле и улучшая производительность. Надежная и компактная серия в категории с 5 соломотрясами включает технологию и выигрышную философию систем DEUTZ-FAHR. Вы можете рассчитывать на зерноуборочные комбайны C6000, являющиеся идеальными для сбора зерна, рапса, кукурузы, сои или семян, для увеличения производительности.
Отрезной стержень
Режущий аппарат представляет собой орган зерноуборочного комбайна, являющийся основополагающим для всего сборочного процесса, поэтому компанией DEUTZ-FAHR была разработана полная и надежная гамма, предусмотренная для удовлетворения требований собственных заказчиков. Режущие головки DEUTZ-FAHR представляют собой синоним точного среза, надежности, прочности и универсальности. Гамма предлагает обширный выбор диапазонов среза с 4 стандартными головками на 4.20, 4.80, 5.40 и 6.30, характеризующимися уникальными характеристиками и возможностью комплектации дополнительными принадлежностями, способными отвечать требованиям самых сложных ситуаций.
Режущая система Schumacher Easy cut II, благодаря планетарному механизму и высокой частоте (1220 срезов в минуту), гарантирует точное срезание, способное удовлетворять любые требования, как в отношении эксплуатационных характеристик, так и качества среза, в том числе с зеленым или полегшим продуктом или при высокой плотности урожая.
Система AUTOCONTROL обеспечивает превосходную адаптацию положения режущего аппарата неровностям грунта при различных условиях сбора урожая. При использовании 3 различных датчиков, система AUTOCONTROL способна определять несоответствие высоты среза, боковое смещение или давление на грунт: поэтому оператор может управлять и быстро регулировать различные параметры из кабины, при этом их выполнение осуществляется за счет автоматических функций.
Мотовило оснащено шестью прочными рейками, на каждой из которых монтирована серия очень прочных и гибких зубьев с регулируемым углом (с возможностью их замены по отдельности в целях удобства техобслуживания) из пластикового материала.
Мотовило монтировано на тефлоновых направляющих которые перемещаются на кронштейнах (в целях гарантии быстрой и точной гидравлической регулировки наклона зубьев) и может легко позиционироваться горизонтальным или вертикальным образом относительно кабины в целях адаптации различным потребностям сборочных средств и различным условиям эксплуатации.
Кроме того, оснащено системой автоматической синхронизации собственного режима со скоростью движения машины: скорость движения и мотовила могут предварительно выбираться оператором, после чего когда первая увеличивается или уменьшается, режим оборотов мотовила изменяется автоматически для поддержания установленного значения.
Режущие аппараты DEUTZ-FAHR были разработаны под знаком универсальности. Как комплект для подсолнечника, так и рапса легко прикрепляются к основному зерновому аппарату и позволяют дополнительно увеличить рабочий период и сделать наиболее высокоэффективным использование зерноуборочного комбайна.
Первый комплект включает в себя специальные удлинители, гладкий барабан (установленный спереди на шнеке подачи) и зубчатый валик (установленный под режущим аппаратом вместо мотовила, которое снимается), которые при одновременном функционировании, обеспечивают эффективный сбор урожая на большой скорости.
Комплект для рапса, кроме орудий, предусмотренных в комплекте для подсолнечника, включает в себя также удлинитель плиты и вертикального лезвия с правой стороны от гидравлической трансмиссии (лезвие с левой стороны – по заказу).
Канал подачи
Зерновой канал C6205 гарантирует осторожное обращение с собранным продуктом и его передачу соответствующим потоком на систему обмолота. Аппараты покрывают всю ширину канала и закреплены на трех несущих и усиленных цепях. Канал элеватора может работать также и с более тяжелыми аппаратами, с возможностью удобного использования даже кукурузных пиккеров и передачей мощности в условиях максимальной безопасности. В качестве стандартного оснащения машина оборудована 2 подъемными цилиндрами, в то время как третий предусмотрен для применения с особо тяжелыми аппаратами. В целях гарантии более аккуратного среза предусмотрена система Auto-control, которая, компенсируя боковое движение аппарата, обеспечивает более точную работу, в большей степени, при большей ширине среза.
Осторожность никогда не бывает лишней, поэтому даже на испытанных системах, таких как режущие аппараты и элеваторный канал C6000, предусмотрен мощный электрический реверс, позволяющий устранять любые перегрузки зернового канала.
Молотьба и разделение
DEUTZ-FAHR значит отсутствие компромиссов. Система обмолота C6205 сохраняет те же характеристики, что ее старшие сестры, в целях гарантии максимальных эксплуатационных характеристик с любым продуктом, при постоянном стремлении к высокому качеству зерна и соломы.
Молотильный барабан диаметром 600 мм образован из 8 приболченных прочных штанг и 5 суппортов в целях гарантии удобного техобслуживания и замены. Скорость вращения находится в пределах от 420 до 1250 оборотов в минуту с высокими эксплуатационными показателями; кроме того, применяя редуктор оборотов на вале молотильного барабана, можно несколькими и простыми операциями снизить обороты в минуту приблизительно на 50%.
Подбарабанье C6205 обладает обширным радиусом наклона на 121°, при использовании до максимума разделительной поверхности. Монолитная версия предусмотрена с различными конфигурациями пространства между рядами, от 14 до 11, каждая из которых предназначена для отдельного продукта.
Характерной особенностью системы обмолота DEUTZ-FAHR является многосегментная система (предоставляемая в качестве опции), которая обеспечивает, кроме быстрой смены конфигурации зерноуборочного комбайна в период сбора урожая, также персонализацию обмолота/отделения зерновой массы. В действительности, благодаря этому решению, оператор может выбрать наиболее соответствующее расстояние между рядами различных сегментов, в зависимости от условий сбора урожая. Водитель может усилить эффект молотьбы на входе в молотильный барабан и разделения на выходе, уменьшая таким образом нагрузку на соломотрясы и снижая до минимального уровня количество короткой соломы на решетах. В действительности, за счет данного решения достигается разделение, превышающее 90%, уже на молотильном барабане, что является гарантией высокой эффективности и качества. Для культур, требующих более деликатной обработки, предусмотрена опция битера, синхронизированного со скоростью молотильного барабана.
Система обмолота C6205 TS оснащена третьим цилиндром, расположенным после битера соломы перед соломотрясом: турбосепаратор. Данное устройство увеличивает рабочую производительность зерноуборочного комбайна приблизительно на 20%, таким образом, чтобы использовать машину на максимальном уровне эксплуатационных характеристик, в том числе при значительном урожае, со сложным продуктом, например, зеленой соломой с сорной травой.
Диаметр турбосепаратора составляет 590 мм, 10 зубчатых перекладин; цилиндр может регулироваться в 5 различных положений, таким образом, чтобы обеспечить более-менее агрессивное вмешательство в продукт, или даже исключение турбосепаратора, когда в этом есть необходимость.
Длинные соломотрясы закрытого типа обеспечивают тщательное отделение зерновой массы в любой ситуации, как при влажном продукте, так и с наличием сорной травы. Их структура, наклон и движение, представляющие собой результат опыта работы в полевых условиях, обеспечивают аккуратное разделение, а также проталкивание только соломы в заднюю часть зерноуборочного комбайна.
В случае особенно обильного урожая, могут быть монтированы гребни в целях усиления эффекта аэрации продукта. Монтаж соломотрясов на подшипниках обеспечивает бесшумное функционирование и позволяет снизить до минимума потребление мощности.
Очистка
Мощность и деликатность являются основными отличительными характеристиками C6205. Благодаря системе очистки зерноуборочных комбайнов DEUTZ-FAHR, гарантируется максимальная производительность и качество продукта. Продукт переходит с соломотрясов на подготовительную доску, которая при движении в противоположном направлении, распределяет продукт равномерным образом. Перед достижением верхнего решета он проходит через предварительное решето, являющееся составной частью двухфазовой конфигурации, необходимой для замедления и предварительной очистки продукта перед его окончательной очисткой.
Подготовительный стол Подготовительная доска с переменным движением длинной 1.85 м позволяет достичь превосходного расслоения соломы и полова, которые в связи с тем, что являются легче зерна, при контакте с потоком воздуха, образуемым вентилятором, незамедлительно сдуваются; это делает более эффективной очистку готового продукта. Кроме того, благодаря двухфазовой конфигурации, гарантируется превосходная очистка, предупреждая избыточные нагрузки на решета, не отказываясь в то же время от максимальной производительности.
Инновационная система обеспечивает эффективное, бесшумное и высокоэффективное функционирование решет. Внешняя трансмиссия решет и подготовительной доски вдвое уменьшает усилие на систему решет и является удобной в обслуживании.
Поочередное движение решет предупреждает образование остатков соломы и их блокировку. Наличие двойной поверхности решет (верхней и нижней) обеспечивает одну фазу интенсивной очистки и вторую фазу дополнительной очистки. Выдвижение верхнего регулируемого решета позволяет оптимизировать восстановительный объем и, следовательно, эксплуатационные показатели зерноуборочного комбайна.
Открытие и закрытие решет является механическим или электрическим (опция), в первом случае управляется рычагами непосредственно на верхней поверхности и рычагом commander stick во втором случае. Благодаря двойным датчикам и контрольной штанге по всей ширине решетного стана, система управления решетами обеспечивает превосходную чувствительность при мониторинге производительности зерноуборочного комбайна.
Высокоэффективная турбина (диаметром 400 мм) с 44 лопастями производит воздухозабор по всей ширине зерноуборочного комбайна. Турбина предоставляет возможность электрической регулировки режима в пределах от 480 до 980 об.мин. Объем воздуха в поперечном направлении регулируется посредством дефлекторов так, чтобы ускорить или задержать его распределение на решете. Распределение воздуха является равномерным по всей длине короба, объем воздуха в поперечном направлении регулируется посредством дефлекторов так, чтобы ускорить или задержать его распределение на решете и обеспечить его равномерность по всей длине короба.
Другим характерным элементом системы DEUTZ-FAHR является двойная система возврата, великолепная характеристика, улучшающая эксплуатационные показатели зерноуборочного комбайна, эффективность системы молотьбы и уменьшение потерь. В действительности, речь идет о системе сбора нечистого продукта, забирающей материал с поверхности под решетами и направляющей его на подготовительную доску посредством двух элеваторных каналов, расположенных с боковой стороны машины. Внутри этих элеваторных каналов находятся два подбарабанья, которые, главным образом, очищают продукт во время забора с днища решетного стана и его выталкивания на подготовительную доску. В зависимости от обрабатываемого продукта, можно выбрать два типа фрикционных пластин для подбарабанья, или когда в этом нет необходимости, исключить сбор. Система DGR, являющаяся не только максимально производительной, но и инновационной с технологической точки зрения, оснащена датчиками, контролирующими деятельность и срабатывающими в целях гарантии работы в условиях полной безопасности и предупреждения повреждений или непредвиденных проблем.
Транспортировка урожая
Зерновой бункер Ваш урожай будет храниться во вместительном бункере 7000 л, что позволит работать без остановок. Быстрый контроль собранного продукта возможен благодаря новой системе отбора образцов, находящейся под рукой водителя рядом с кабиной.
Питание бункера обеспечивается за счет зернового элеватора, который благодаря гибкому соединению, снижает до минимума риск дробления зерна, а также обеспечивает возможность полного заполнения.
Внутри бункера два датчика предупреждают в кабине с помощью световых и звуковых сигналов о завершении заполнения, чтобы водитель приблизился к молотилке для выгрузки на прицеп.

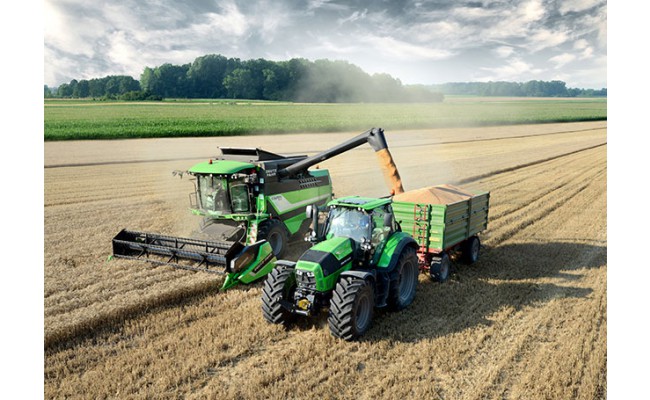

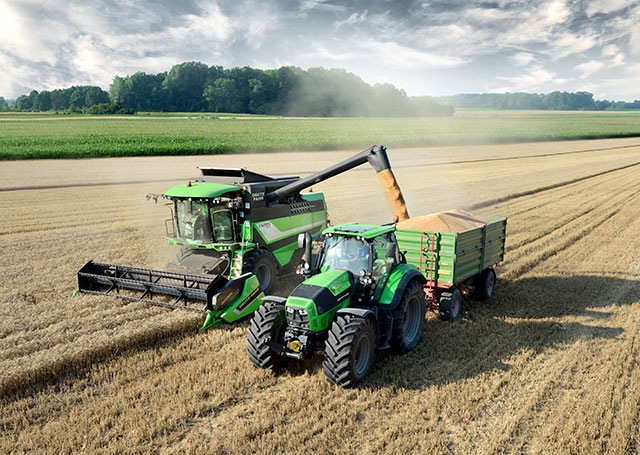

Разгрузочный шнек с высоким соединением обеспечивает быстроту любой выгрузки (75 л/сек), что гарантирует удобство приближения к прицепам с высокими бортами, также с режущими аппаратами 6.50 м.
Высокая выгрузка 4.5 метра обеспечивает опорожнение даже во время движения и позволяет без проблем перегружать продукт даже на большие прицепы. разгрузочный шнек длиной 5 - 5.6 метров и с углом раскрытия 110 градусов, позволяет адаптировать зерноуборочный комбайн к различной ширине среза и дает возможность оператору постоянно контролировать конец выгрузки. Наконец, можно контролировать открытие и закрытие выгрузки удобно из кабины при помощи Commander Control.
Солома
Солома На встроенной соломорезке монтирован ротор, располагающий на 4 рядах 48 ножами с зубчатым и изогнутым профилем Такое распределение позволяет воздушному потоку равномерно распределить солому по всей режущей поверхности, регулируя его дефлекторами с ручным управлением (по дополнительному заказу поставляется электрорегулятор). Трансмиссия обеспечивает возможность мелкой нарезки, как соломы, так и кукурузы путем простой замены двух шкивов без необходимости установки дополнительных редукторов для обмолота тяжелых продуктов.
Контрнож может быть расположен в зависимости от необходимой интенсивности резки.
Конструкция половоразбрасывателя, также как и соломорезки, позволяет полностью разбрасывать мякину по режущему аппарату, включая самый широкий, и хорошее перемешивания материала.
Транспортер, перемещающий обрабатываемый продукт, позволяет равномерно распределить полову, а конвейер с металлическими желобами направляет ее к колесу с четырьмя лопастями.
Лопасти, монтированные на колесах, имеют специальные дефлекторы, регулирующие поток воздуха и гарантирующие превосходные характеристики распределения без необходимости чрезмерного потребления мощности. Наклон половоразбрасывателя может регулироваться для приспособления к различным культурам.
Гидравлическая трансмиссия двигателя
Двигатели Deutz TCD L6 T 3A 6.1l, с системой жидкостного охлаждения, характеризуются постоянной мощностью и моментом, даже при сложных условиях сбора урожая, разработаны для снижения потребления топлива. Прочные, надежные и эффективные, благодаря системе впрыска Common Rail, 12 клапанов с контрольной системой управления, не боящиеся пиков нагрузки и поддерживающие всегда постоянный уровень для того, чтобы не уменьшать производительность. Двигатели 211 л.с. (155 кВт) совмещены с высокоэффективной системой молотьбы, что позволяет достигать самых низких потреблений топлива двигателей на мировом уровне. Передача движения осуществляется с двух сторон двигателя, позволяя разделить механические функции от гидравлических и получить прямую передачу без потерь мощности. Кроме того, уменьшенное количество ремней и легкий доступ к ним сокращают затраты на техобслуживание комбайна.
Трехскоростная гидростатическая трансмиссия позволяет всегда достигать соответствующей идеальной скорости для различных условий сбора урожая, благодаря простому рычагу рядом с местом водителя. Кроме того, благодаря соответствующему интервалу между передаточными числами, крутящий момент всегда идеален для возможности управления даже в самых критических ситуациях.
Шлифованные зубчатые колеса редукторов и коробки передач позволяют значительно уменьшить уровень шума во время работы, не сказываясь на сроке службы и надежности трансмиссионной системы.
Кабина
Кабина COMMANDER CAB EVO II с эргономичными командами и высококачественной внутренней отделкой, разработана именно для тех, кто ежедневно использует зерноуборочный комбайн в период сбора урожая. Управлять C6000 никогда не было так просто: электронные команды функций системы обмолота находятся под рукой на приборной панели с правой стороны водителя, в то время как система контроля трансмиссии и активации основных функций (режущий аппарат, мотовило, системы выгрузки зернового бункера и аварийной остановки) встроены в инновационный рычаг Commander Stick. Выполнение операций становится крайне простым и интуитивным. Просторная кабина с высоким уровнем обзорности режущего аппарата. Комфортабельная среда, оснащенная кондиционером и салонными фильтрами, которые обеспечивают отсутствие пыли в салоне, в целях гарантии максимального комфорта. Доступ к системе кондиционирования для техобслуживания возможен благодаря расцепляемым крючкам без необходимости использования инструментов, максимально удобным образом. Кроме того, для длительных смен молотьбы в качестве опции предусмотрен компактный переносной холодильник, расположенный под сиденьем, делающий еще более приятными рабочие часы.
Commander Control представляет собой устройство, позволяющее оператору получать соответствующую и точную информацию; данное устройство позволяет эффективно отображать:
- скорость движения,
- уровень потерь,
- общую и частичную обработанную площадь,
- скорость молотильного барабана,
- скорость вентиляции
- рабочие часы двигателя и системы молотьбы.
Кроме того, серия индикаторов и аварийных устройств позволяет водителю незамедлительно получать информацию о возможных неисправностях зерноуборочного комбайна. Commander Control, расположенный на суппорте, непосредственно подсоединенном к приборной панели, был позиционирован для возможности более удобной консультации, без помех для обзора режущего аппарата.
Серия C6000 в базовой конфигурации оснащена 4 фиксированными фарами, освещающими режущий аппарат, и в качестве опции, четырьмя поворачиваемыми фарами; двумя задними рабочими фарами, одной фарой на зерновом бункере и одной на разгрузочном шнеке. Кроме того, предусмотрены два вращающихся маячка для сигнализации заполнения бункера. На усмотрение оператора, можно дополнительно установить на крышу кабины две фары с ксеноновыми лампами для увеличения освещаемой площади.
Предусмотрены до 3 телекамер контроля участка вокруг зерноуборочного комбайна. Все камеры являются цветными и инфракрасными, изображения выводятся на новый дисплей 7''. Поэтому можно держать под контролем: заднюю зону зерноуборочного комбайна (идеально при маневре), фазу выгрузки бункера и нижнее положение с задней стороны зерноуборочного комбайна в целях гарантии превосходной видимости буксирного крюка, соломорезки и половоразбрасывателя.
